DCC transmis par radio avec les modules Radiometrix à 869 MHz
Ce système utilise des modules émission et réception à 869 MHz de la marque Radiometrix que l'on peut se procurer chez Lextronic.
J'utilise actuellement pour la commande des locos du train de jardin un système qui utilise le Bluetooth pour transmettre les commandes des trains avec des smartphones. Ce système qui est décrit dans la page web intitulée Applications du BLUETOOTH au modélisme ferrovaire marche très bien et j'en suis content. Le seul intérêt du système à 869 MHz est d'avoir une longue portée qui peut atteindre 300 m en espace libre (en associant les modules radio à des petites antennes "fouet").
1. Emetteur
Dans le système que j'ai mis en oeuvre, la centrale DCC est constituée par un module ARDUINO UNO qui génère le signal DCC sous la forme de données d'amplitude 0-5V. L'ARDUINO est relié à un module Bluetooth HC-05 qui reçoit les commandes du train émises par un smartphone qui possède une application Android appelée "BluePC".
Le système mis en oeuvre est constitué des éléments suivants:
- un module Bluetooth HC-05
- un module ARDUINO UNO
- un module émetteur 869 MHz
- une antenne 869 MHz
- une batterie ou une alimentation 12V
Le module émetteur à 869 MHz a pour référence Radiometrix TX3B-869. Il s'agit d'un circuit hybride (modulation de fréquence) large bande dont la fréquence est stabilisée par un étage PLL contrôlé par un quartz. Ce circuit permet de transmettre des données jusqu'à un débit max.de 64 Kbps . On peut se procurer ce circuit chez Lextronic.

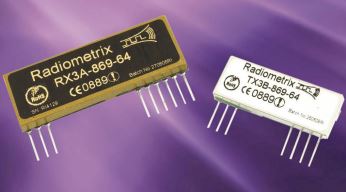

Voici une photo de ces modules émission et réception:

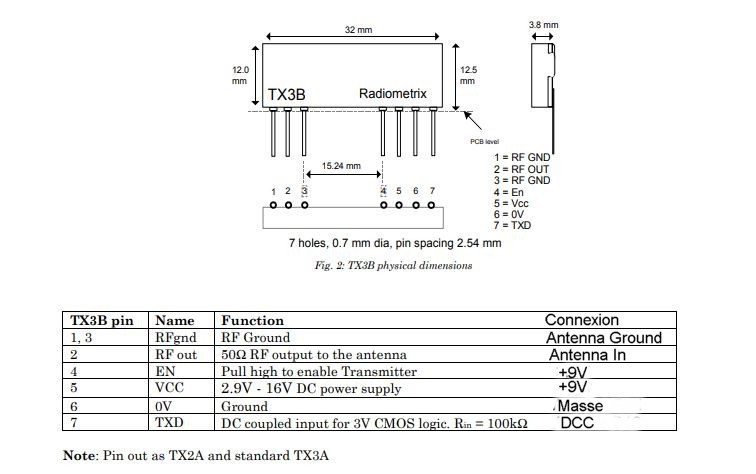

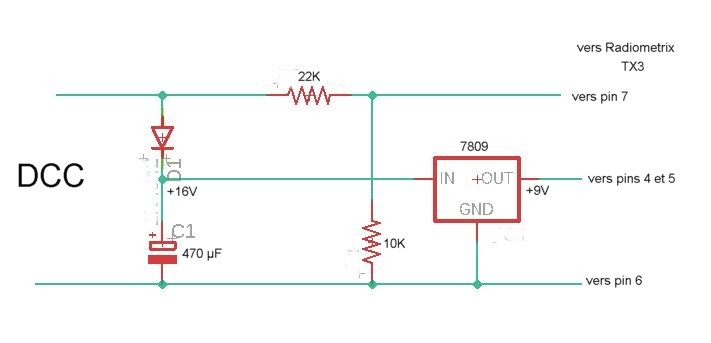

Et voici le brochage du circuit émetteur avec les connexions avec les autres composants du système.

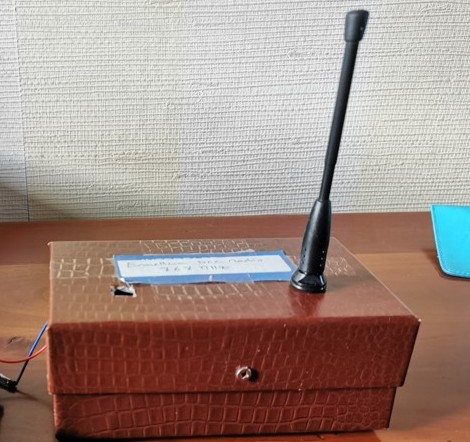

La photo ci-dessous montre le boîtier qui contient les modules. On peut voir l'antenne UHF fixée sur le couvercle et on voit auus à côté du boîtier la batterie Li-Ion de 12 Volts qui alimente le boîtier.
2. Récepteur
Le récepteur Radiometrix utilisé a pour référence RX3A-869 et est disponible chez Lextronic.
Il est supposé que le décodeur DCC et le haut-parleur sont installés dans la locomotive.

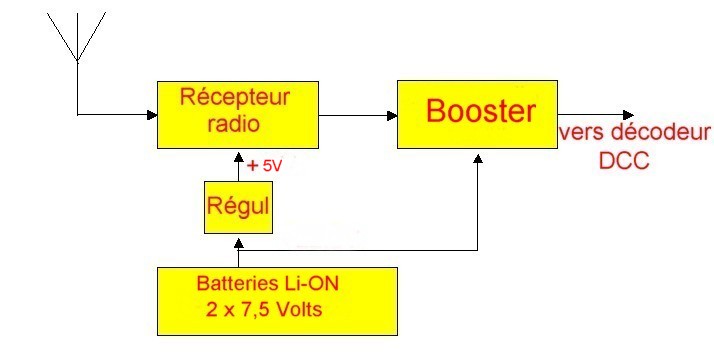

Les autres équipements qui ne sont utilisés que pour la radio sont plaçés dans un wagon qui fournit le signal DCC à la locomotive.
Ces équipements comprennent:
- une petite antenne UHF de type "fouet"
- le module récepteur radio FM à 869 MHz
- un booster DCC constitué par un module LMD 18200
- l'alimentation qui est fournie par deux batteries Li-ON de Canon (ref BP 511) ayant une tension de 7,4 Volts chacune.
- un fusible de protection des batteries (les batteries Li-On ne doivent jamais être mises en court-circuit car elles peuvent s'enflammer et exploser)
- un régulateur de tension qui fournit la tension de 5 Volts au récepteur radio et au module LMD 18200

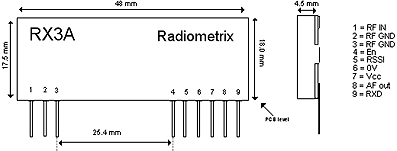

La figure ci-dessous montre le brochage du module Radiometrix RX3A-869:

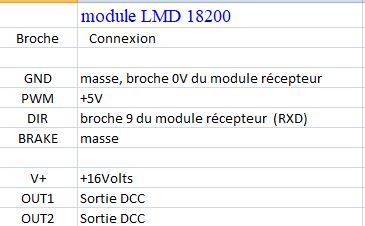

La photo ci-dessous montre le brochage du module LMD 18200

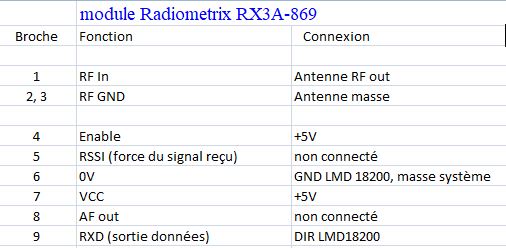

Les connexions entre le module Radiometrix RX3A-869 et les autres modules sont les suivantes:
Les connexions entre le module Radiometrix RX3A-869 et les autres modules sont les suivantes:
3 Téléchargement des programmes
Vous pouvez télécharger un dossier appelé "emetteur_869" qui comprend:
- le programme ARDUINO UNO pour générer le signal DCC
- l'application Android appelée "BluePC" à installer sur le smartphone et qui permet de piloter une loco.
Pour télécharger ce dossier, cliquez ici.
