Commande d'un dételeur automatique LENZ par un décodeur DCC ESU Loksound V4


Le décodeur Loksound V4 permet de réaliser automatiquement la fonction de dételage avec un dételeur LENZ. L'appui sur une seule touche de fonction permet de réaliser les actions suivantes:
- mise en marche du dételeur
- la loco recule pour se coller au wagon à dételer
- puis la loco avance pour se dételer du wagon
- enfin, le dételeur se coupe

Voici la procédure à suivre pour mettre en oeuvre cette commande.
Dans cet exemple, j'ai supposé que le dételeur était connecté à la sortie AUX2 du décodeur et était commandé par la fonction F3.

1.Procédure avec un Lokprogrammer.

Cliquer sur Programmer en haut de la fenêtre puis sur Read decoder data.
Le Lokprogrammer lit les données du décodeur et affiche une fenêtre avec tous les paramètres lus.

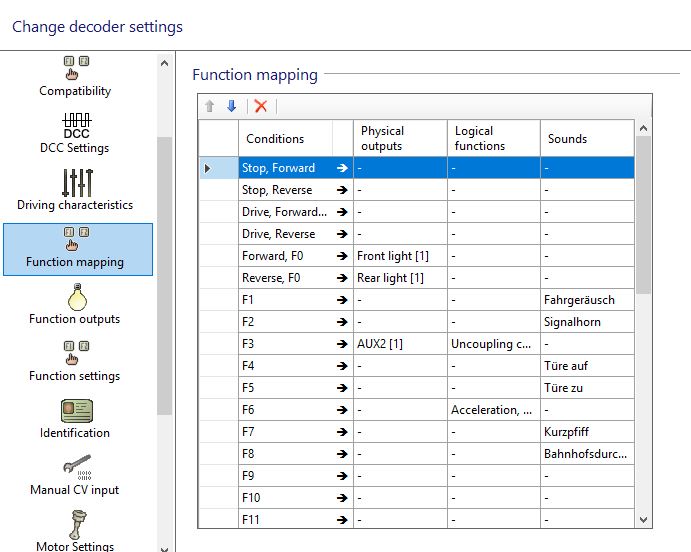

Cliquer sur Function Mapping
Vous devez voir s'afficher la fenêtre ci-dessous



En face de F3, dans la colonne Physical Outputs, choisissez AUX2 et dans la colonne Logical Functions choisissez Uncoupling

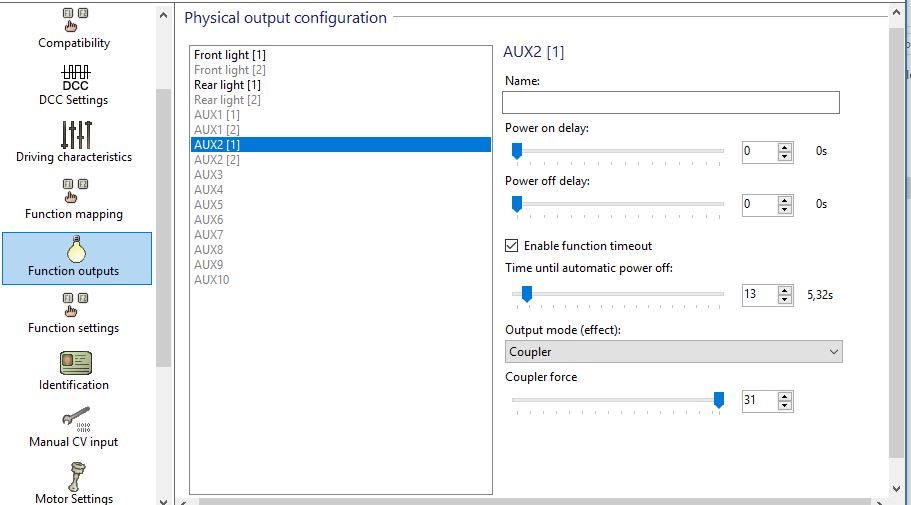

Puis cliquez sur Function Outputs
Vous devez voir s'afficher la fenêtre ci-dessous



cochez Enable Function Timeout et choisissez le temps au bout duquel le dételeur se coupe. Ici, j'ai choisi 5 secondes.
La tension appliquée au dételeur (Coupler Force) peut rester à 31.

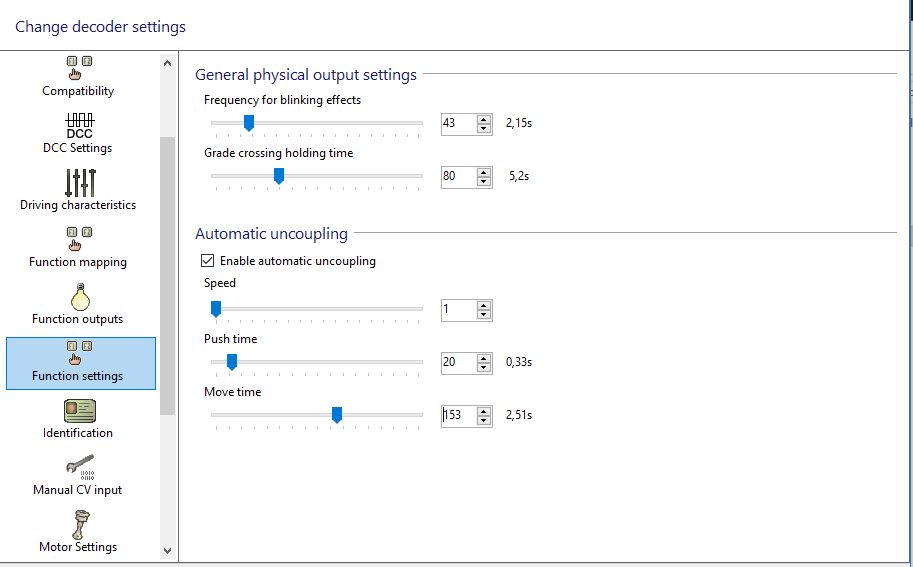

Puis cliquez sur Function Settings
Vous devez voir s'afficher la fenêtre ci-dessous



Cocher Enable automatic Uncoupling
Vous avez 3 valeurs à entrer:
- la vitesse de la loco (Speed) entre 1 et 28 (pour 28 crans de vitesse) Ici j'ai choisi une vitesse de 1
- la durée en marche arrière (Push time) Ici, j'ai choisi 0,33 seconde
- la durée en marche avant (Move time). Ici, j'ai choisi 2,5 secondes

Maintenant, il faut envoyer les paramètres au décodeur.
Cliquer sur Programmer en haut de la fenêtre puis sur Write decoder data. Le Lokprogrammer envoie les données au décodeur.
C'est terminé.

2.Procédure avec une centrale DCC en mode programmation

Il faut modifier manuellement la valeur des CV. La procédure est plus longue à mettre en oeuvre qu'avec un Lokprogrammer, mais c'est tout à fait réalisable.

J'ai affecté la fonction F3 pour la commande du dételeur. Pour associer la fonction F3 à la sortie AUX2, Les CV à modifier sont les suivants:
CV31=16
CV32=2
CV394=8

Ensuite, il faut activer la fonction dételage et régler la durée d'activation du dételeur (j'ai choisi 5 secondes) Après 5 secondes, le dételeur se coupe automatiquement.
Les CV à modifier sont les suivants:
CV31=16
CV32=0
CV291=28
CV292=0
CV293=180
CV294=31
CV295=0

Enfin, on il faut régler les paramètres du dételage automatique. Après avoir appuyé sur la touche de fonction F3, la locomotive recule un peu pour bien dégager le dételeur puis le dételeur s'active et la loco avance pour dételer. Le processus est commandé au moyen de 3 CV:
Dans le CV 246 on écrit la vitesse (1 à 28 pour 28 crans de vitesse) à laquelle la loco se déplace. Si la valeur = 0, la fonction dételage est automatiquement coupée.
Dans le CV 247 on entre la durée de dételage
Dans le CV 248 on entre la durée de la poussée.
J'ai choisi une durée 1 seconde en MAR et de 3 secondes en MAV
Les valeurs à entrer dans les CV sont les suivantes:
CV31=16
CV32=0
CV246=1 (à modifier si la vitesse de la loco est insuffisante)
CV247=183
CV248=20
C'est terminé.

3.Vidéo

Et voici une petite vidéo qui montre le résultat obtenu.
