Détecteur d'occupation de voie

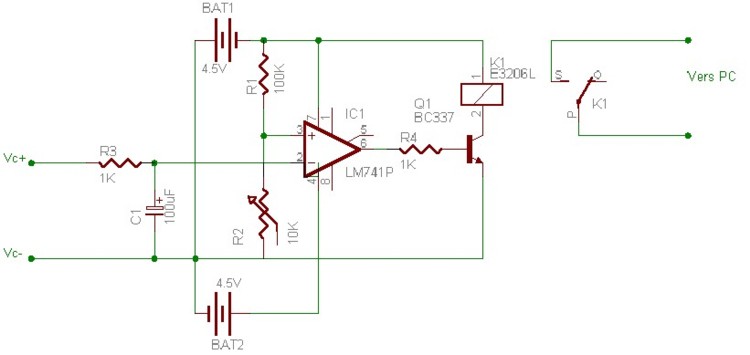

Le circuit détecteur utilise un ampli opérationnel (741) monté en comparateur.
La tension prélevée aux bornes de la lampe ballast du circuit alim est appliquée à l'entrée 2 de l'ampli op et est comparée à une tension de référence appliquée à l'entrée 3.
Le signal de sortie en 6 commande par l'intermédiaire du transistor Q1 un relais qui court-circuite les broches 13 et 25 du connecteur du port parallèle du PC et transmet ainsi au PC l'information voie libre ou voie occupée.
