Appareil de mesure de la tension et du courant

Cet appareil permet de mesurer la tension du signal DCC à la sortie de la centrale ainsi que le courant fourni par l'alimentation à la centrale.
Il utilise un module ARDUINO UNO et un afficheur à LED.

L'afficheur est un module SainSmart à LED rétroéclairé de 4 lignes de 20 caractères.
Il est connecté sur les broches SDA et SCL de l'ARDUINO UNO.

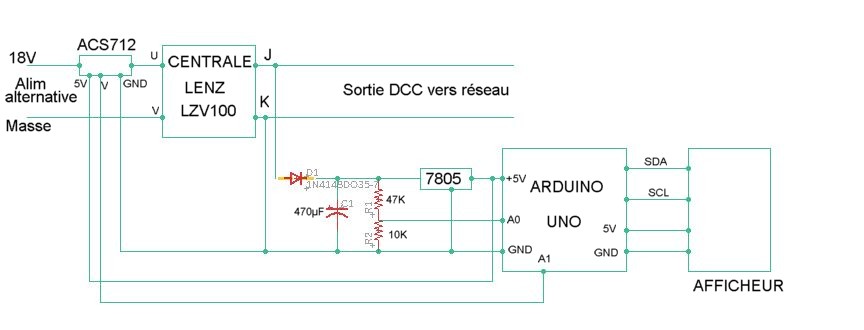

Le schéma du montage réalisé est représenté ci-dessous:



Le signal DCC en sortie de la centrale LENZ LZV100 est redressé, filtré par un condensateur de 470 µF et appliqué à un diviseur à résistances dont le point milieu est relié à l'entrée A0 de l'Arduino. Un circuit régulateur 7805 fournit une tension de 5V à l'Arduino. A partir de la tension mesurée à l'entrée A0, on déduit la tension du signal DCC.

La mesure du courant alternatif fourni par l'alimentation 18V à la centrale Lenz est réalisé par un circuit ACS712.
L'ACS 712 est prévu pour du courant continu mais il peut aussi mesurer un courant alternatif à 50 Hz.
La méthode de mesure consiste à déclencher les lectures en rafale pendant 1 seconde, garder les valeurs min et max lues et calculer l'amplitude max - min.
La tension de sortie du module ACS712 est appliquée sur l'entrée A1 de l'Arduino.

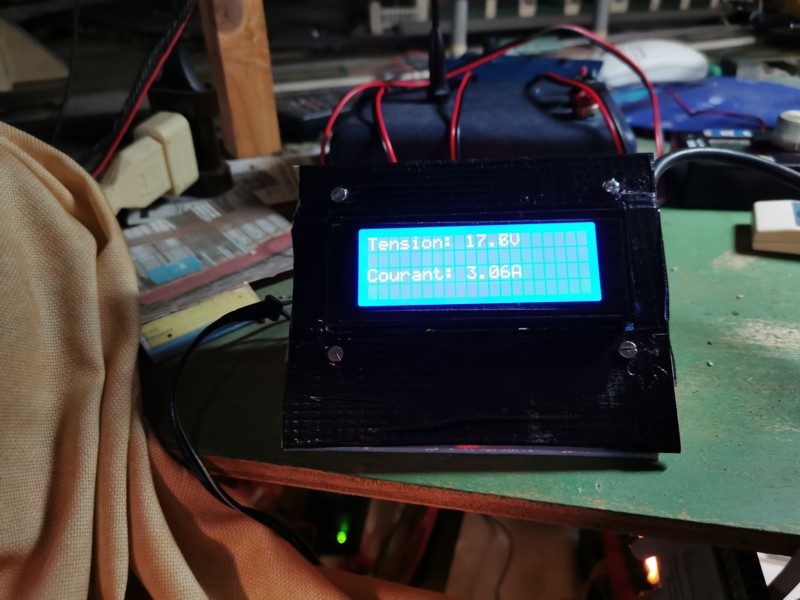

Vous pouvez voir ci-dessous une photo de l'appareil.



Vous pouvez télécharger le programme pour l'Arduino ainsi que les librairies pour l'afficheur en cliquant ici.
