Il s'agit d'un autorail LGB qui représente un autorail de la DR VT 133- 524 dit "nez de cochon" (Référence : LGB23660).

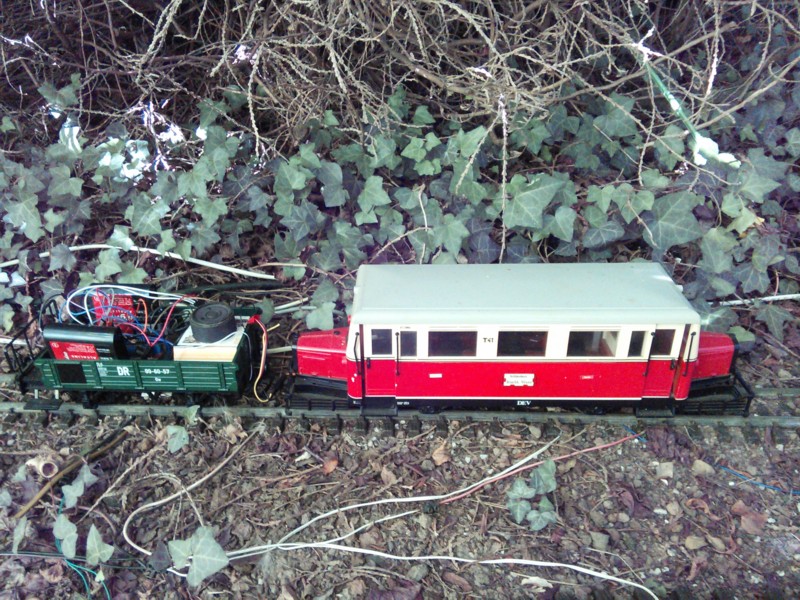

Vous pouvez voir ci-dessous une photo de l'autorail.
Cet autorail n'a pas été adaptée au système DCC Depuis 2016, il est piloté en Bluetooth par un smartphone ou une tablette. La commande du moteur et la sonorisation sont effectuées par un module ARDUINO. Les composants sont installés dans un wagon tracté par l'autorail.
Il s'agit de:
- une batterie 9V constituée par 2 piles 4,5V en série
- un module Bluetooth HC-05 connecté à l'ARDUINO
- un module ARDUINO qui commande le moteur et génère les sons: bruit du moteur et klaxon
- un amplificateur L298 dont une sortie est reliée au moteur et l'autre sortie au haut-parleur
- un ILS plaçé sous le wagon qui est utilisé pour la rétrosignalisation

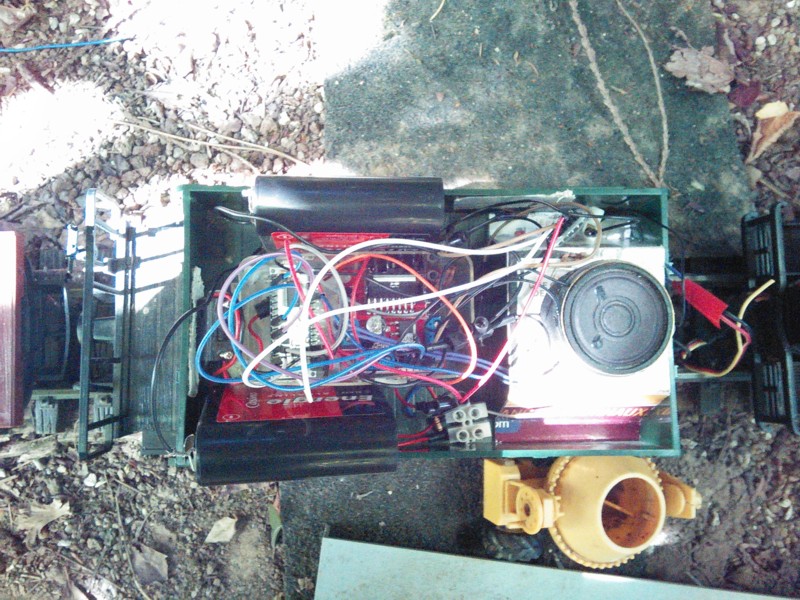

Vous pouvez voir sur la photo ci-dessous les composants installés dans le wagon.
Et voici une petite vidéo réalisée en juillet 2016 qui montre l'autorail en circulation sur le réseau.
En 2020, des modifications ont été apportées. La remorque a été supprimée et les composants ont été installés dans l'autorail lui-même. La sonorisation est maintenant réalisée par un module audio mp3. Les composants installés dans l'autorail sont les suivants:
- deux batteries LIPO 7,4 V 1750 mAh
- un module Bluetooth HC-05 connecté à l'ARDUINO
- un module Arduino Pro-Mini
- un module audio DFRobotDFPlayerMini qui génère les sons associé à une carte microSD et qui est connecté à un haut-parleur plaçé sous le chassis.
- un module amplificateur L298N qui commande le moteur
- un ILS plaçé sous le chassis qui est utilisé pour la rétrosignalisation
Le module DFRobotDFPlayerMini est tout récent (sorti en 2019) et je l'ai testé pour sonoriser mon autorail LGB en utilisant les mêmes sons que précédemment pour une loco diesel. J'ai codé les sons en MP3 et je les ai transféré sur une carte microSD insérée dans le module audio.
Les composants suivants ont été placés dans l'autorail sur une plaquette en carton de dimension 9 x 3 cm :
- L'Arduino Pro-Mini
- le module Bluetooth HC-05
- le module de commande moteur L298N
- le module audio DFPlayer Mini mp3
Vous pouvez voir sur la photo ci-dessous les composants fixés sur la plaquette dans l'autorail.
Les connexions entre l'ARDUINO et le module audio sont montrées sur la figure ci-dessous.
La broche 11 de l'Arduino est connectée à la broche RX du module audio en insérant une résistance de 1 KOhms car les entrées du module audio sont en 3.3V
La broche 10 de l'Arduino est connectée à la broche TX du module audio
Les connexions entre l'ARDUINO et les autres composants sont les suivantes:
RX vers TX HC-05
TX vers RX HC-05
3 sortie moteur vers IN1 L298
5 sortie moteur vers IN2 L298
6 commande des feux AV/AR vers IN3 L298
7 commande des feux AV/AR vers IN4 L298
Les sorties OUT1 et OUT2 du module L298N sont reliées au moteur et les sorties OUT3 et OUT4 du module L298N sont reliées à l'éclairage AV/AR de l'autorail.
Programme ARDUINO
Les sons stockés sur la carte SD pour l'autorail sont les suivants
1 Klaxon
2 démarrage moteur
3 ralenti moteur
4 marche moteur
5 freinage
6 arrêt moteur
7 annonce de gare
Vous pouvez télécharger le dossier intitulé arduino_autorail_lgb en cliquant ici.
Ce dossier comprend:
-les sons à télécharger sur la carte microSD
-la librairie DFRobotDFPlayerMini à placer dans le dossier libraries du logiciel ARDUINO
-le programme Arduino qui permet de piloter l'autorail
-l'application BLUETRAIN à télécharger et installer dans le smartphone ou la tablette
