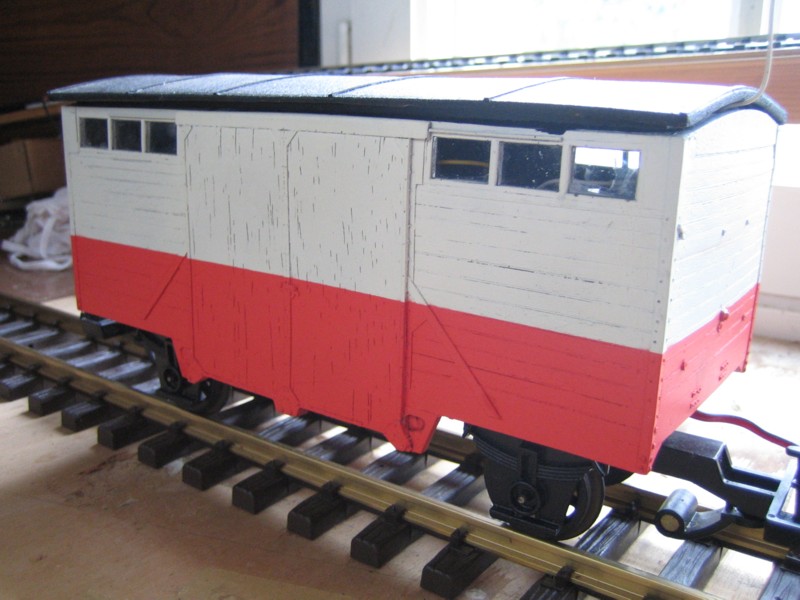

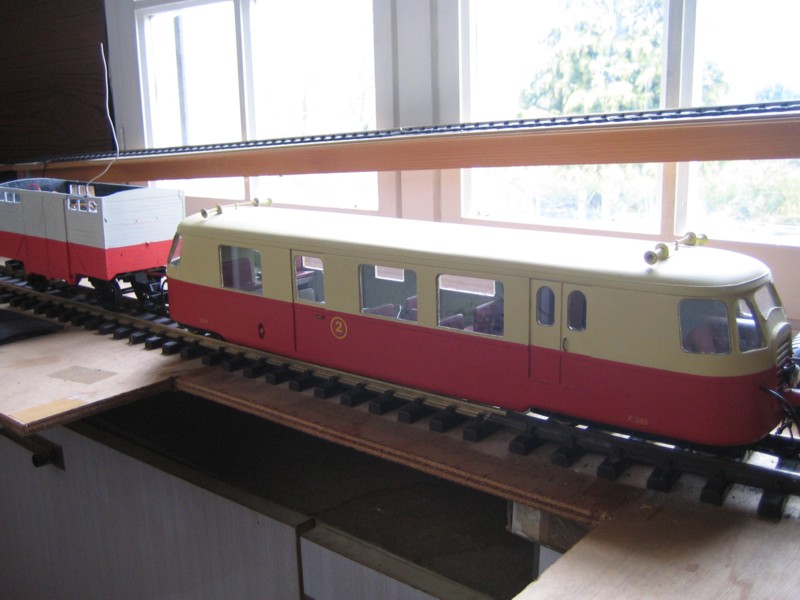

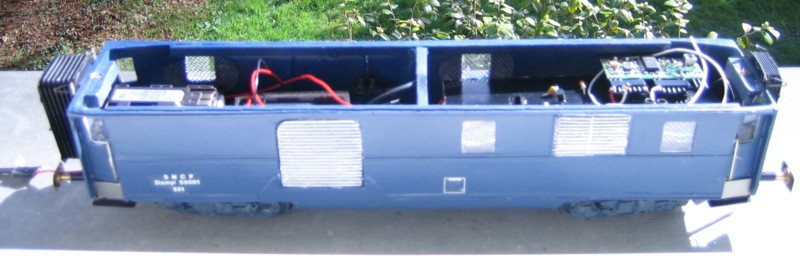

Cette rubrique concerne surtout le train de jardin. Le nettoyage des rails est une opération longue et fastidieuse et il est intéressant de piloter les trains par radio en insérant une batterie et les équipements radio dans la locomotive ou dans un wagon situé derrière la locomotive.
On utilise généralement des systèmes radio identiques à ceux des voitures ou avions radio-commandés. Ces systèmes fonctionnent bien mais ne permettent pas de sonoriser les locos et la commande de plusieurs locos sur le même circuit n'est pas simple. Il faut une radio-commande par loco.
Aussi je me suis posé la question de savoir s'il était possible de transmettre le signal DCC par radio afin de pouvoir disposer de tous les avantages du DCC (sonorisation, pilotage de plusieurs locos) sans transmettre le signal par les rails. Et bien, la réponse est oui. C'est possible avec un coût raisonnable, environ 100 Euros pour le système radio et les batteries à ajouter au prix du décodeur DCC.
1. Description du système
Le système réalisé utilise des composants prévus pour la transmission d'un signal audio. En effet, un signal DCC utilise une fréquence de 8 KHz pour la transmission des bits à 1 et le spectre du signal est compris dans celui d'un signal audio (20 HZ - 20 KHZ). Il est donc possible d'utiliser des équipements audio pour transmettre un signal DCC. Par exemple, il a déjà été montré que l'on peut utiliser un ampli audio comme booster DCC.
Pour la transmission par radio, on trouve dans le commerce des modules permettant de transmettre un signal audio aux fréquences de 433 MHz et de 2,4 GHz.
Pour les premiers essais, j'ai choisi des modules AUREL à 433 MHZ que je possédais déjà et qui étaient utilisés pour sonoriser les locos avant passage au DCC.
2. Emetteur DCC radio

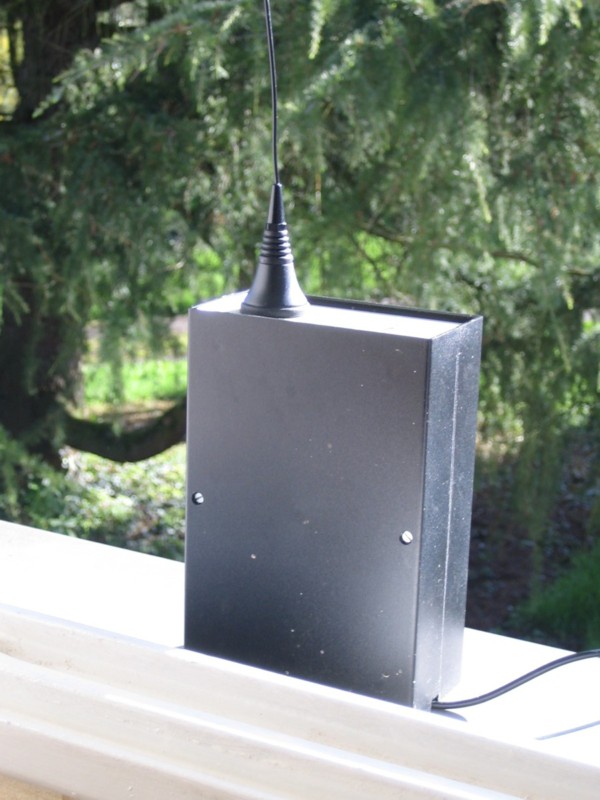

L'émetteur est constitué par un module radio AUREL à 433 MHz dénommé " TX FM AUDIO". Ce module alimenté en 9 Volts reçoit un signal audio d'environ 200 mV en entrée et délivre la porteuse modulée en FM. Ce module est disponible chez CONRAD au prix de 25 Euros.
Il faut ajouter une petite antenne à 433 MHz.
Il faut évidemment insérer un atténuateur à résistances entre le booster DCC et l'entrée du module AUREL. On peut utiliser n'importe quel booster DCC du commerce ou générer le signal DCC sur l'interface parallèle d'un PC.
Pour les premiers essais, j'ai testé les deux solutions suivantes pour générer le signal DCC
- création du signal DCC par le PC sur l'interface parallèle.
- utilisation d'un module SPROG 2 interfacé en USB avec le PC.
La première solution est moins chère mais sera bientôt obsolète puisque les nouveaux PC ne disposent plus d'interface parallèle.

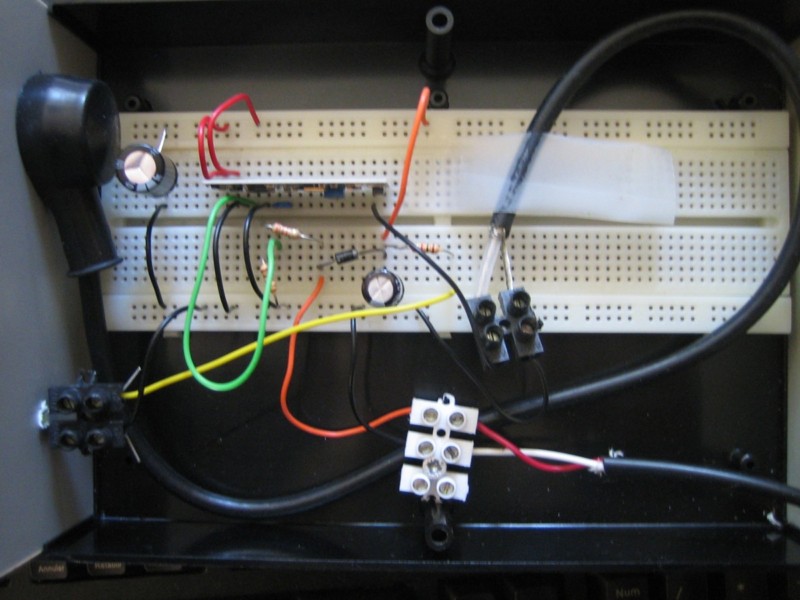

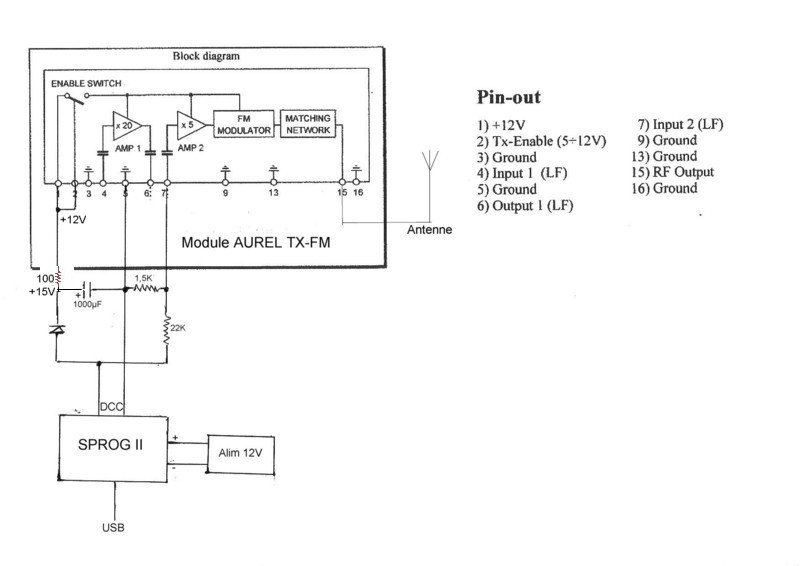

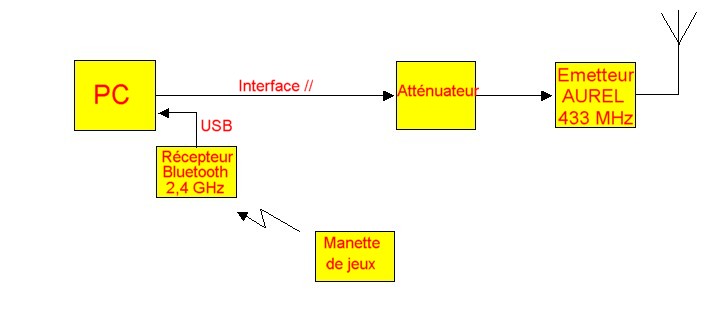

Le montage réalisé pour la première solution est représenté sur la figure ci-dessous.
